DC Power Supply adalah suatu alat elektronik yang dapat menyediakan tegangan berupa tegangan DC. DC Power Supply biasanya digunakan dalam percobaan di laboraturium, project, maupun sebagai pembelajaran dalam bidang elektronika. DC Power Supply kerap disebut dengan sebutan Catu Daya.
Sederhananya, DC Power Supply befungsi sebagai 'Converter' tegangan dari AC (Alternating Current) ke tegangan DC (Direct Current). Mengingat perangkat elektronika membutuhkan tegangan yang lebih kecil serta stabil.
Selain disebut Catu Daya, DC Power Supply kerap disebut sebagai Adaptor. DC Power Supply memilki empat bagian utama yakni Transformer, Rectifier, Filter, dan Regulator. Semua bagian tersebut memiliki fungsinya masing-masing.

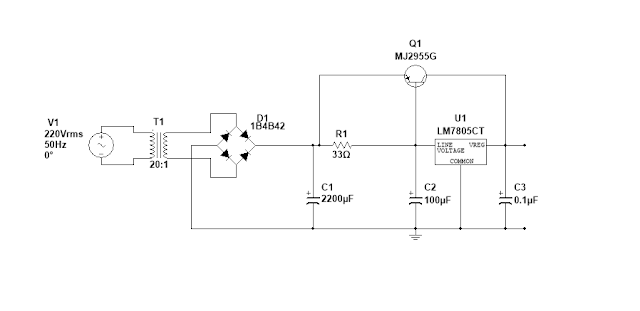

Ini merupakan salah satu rangkaian DC Power Supply sederhana yang menghasilkan output sebesar 5 Volt. Beberapa komponen yang digunakan antara lain:
- Transformer (Trafo)
- Dioda Bridge (Rectifier)
- Resistor 33 Ohm
- Kapasitor 2200uF
- Kapasitor 100uF
- Kapasitor 0,1uF
- Transistor MJ2955G (PNP)
- Voltage Regulator LM7805
Disini, saya menggunakan input berupa tegangan AC 220 Volt dengan frekuensi 50Hz, tegangan universal yang berlaku di Indonesia.
Terima kasih telah berkunjung, apabila anda memiliki pertanyaan, saran maupun kritik, silahkan cantumkan di kolom komentar.
